เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR
รถไฟฟ้าที่ใช้การจ่ายไฟเหนือหัว เช่นรถไฟฟ้าแอร์พอร์ตเรลลิงค์ ซึ่งประกอบด้วย
- ระบบสายส่งเหนือศีรษะ ประกอบด้วย อันนี้เป็นแค่แบบเดียว มีอีกหลายลักษณะ ส่วนแท่งทองแดงตรงมุมขวา
ล่าง คือ จุดที่สัมผัสกับ pantograph เพื่อนำไฟเข้าตัวรถ

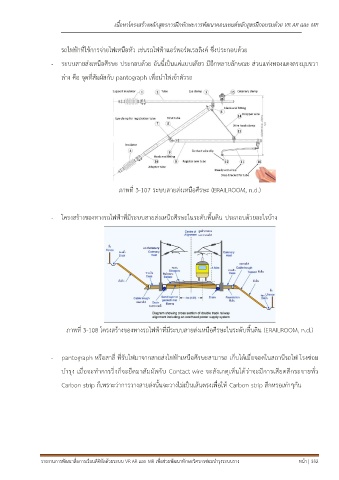

ภาพที่ 3-107 ระบบสายส่งเหนือศีรษะ (ERAILROOM, n.d.)
- โครงสร้างของทางรถไฟฟ้าที่มีระบบสายส่งเหนือศีรษะในระดับพื้นดิน ประกอบด้วยอะไรบ้าง
ภาพที่ 3-108 โครงสร้างของทางรถไฟฟ้าที่มีระบบสายส่งเหนือศีรษะในระดับพื้นดิน (ERAILROOM, n.d.)
- pantograph หรือสาลี่ ที่รับไฟมาจากสายส่งไฟฟ้าเหนือศีรษะสามารถ เก็บได้เมื่อจอดในสถานีรถไฟ โรงซ่อม
บำรุง เมื่อจะทำการวิ่งก็จะยืดมาสัมผัสกับ Contact wire จะสังเกตุเห็นได้ว่าจะมีการเสียดสีกระจายทั่ว
Carbon strip ก็เพราะว่าการวางสายส่งนั้นจะวางไม่เป็นเส้นตรงเพื่อให้ Carbon strip สึกหรอเท่าๆกัน
