เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR
Gas Insulation Switchgear ระบบที่ใช้ก๊าซ SF6 เป็นฉนวน เป็นระบบปิด ใช้พื้นที่น้อยกว่าการ
ดับอาร์คด้วยกาศธรรมดา
หลักการของ Redundant คือการใช้อุปกรณ์ควบคุมที่เหมือนกัน 2 ชุด ให้มาทำงานร่วมกันเมื่อ
อุปกรณ์ชุดหลักเกิดการขัดข้อง อุปกรณ์ชุดสำรองจะถูกเรียกขึ้นมาทำงานแทน
o อุปกรณ์ชุดหลัก เรียกว่า “Primary”
o อุปกรณ์ชุดสำรองเรียกว่า “Secondary”
Monorail ทำงานอย่างไร
แทบจะถอดแบบมาจากระบบจ่ายไฟฟ้าของรถไฟฟ้า BTS MRT ทั้งใต้ดิน(สายสีน้ำเงิน) และบนดิน
(สายสีม่วง) ทั้งโครงสร้างของชุดหม้อแปลง ชุดเรคติไฟเออร์ และไอสปีดเซอร์กิตเบรกเกอร์ (HSCB) ซึ่งใช้
ระบบรางที่สาม 750 Vdc โดยรางที่สามเป็นไฟขั้วบวก รับไฟผ่านจากด้านข้างเข้าตัวรถแล้วกลับไปครบวงจรที่
สถานีไฟฟ้าขับเคลื่อน (TSS :Traction Sub Station) แต่โมโนเรลนั้นชุดของรางจ่ายไฟ 750 Vdc (หรือตามที่
ได้ออกแบบ) และรางที่นำกระแสกลับ (Return Current) ไปครบวงจรที่สถานีไฟฟ้าขับเคลื่อนนั้นนั้นจะติด
ตั้งอยู่ข้างๆ Guide ฺBeam ดังภาพ ด้านความเร็วที่สูงสุดคือ 80 กิโลเมตร แต่ความเร็วในด้านการให้บริการ
อาจจะน้อยกว่านี้

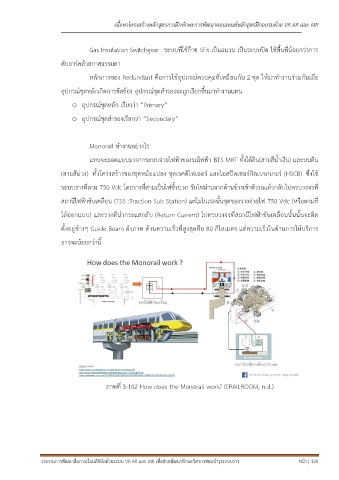

ภาพที่ 3-102 How does the Monorail work? (ERAILROOM, n.d.)
