3.8 การบำรุงรักษาระบบจ่ายไฟฟ้า
ระบบไฟฟ้าขับเคลื่อนสำหรับการเดินรถไฟฟ้า รับกระแสไฟฟ้าขนาด 69 kV จาก สถานีไฟฟ้าย่อย

บางกะปิของการไฟฟ้านครหลวงจำนวน 2 แหล่งจ่าย โดยปกติใน การเดินรถไฟฟ้าจะใช้ไฟฟ้าที่รับมาจากการ

ไฟฟ้านครหลวงเพียงแหล่งจ่ายเดียว อีกหนึ่งแหล่งจ่ายจะไว้ใช้ในกรณีแหล่งจ่ายแรกขัดข้อง ทั้งนี้ระบบไฟฟ้าที่

ใช้ใน โครงการจะถูกแปลงแรงดันโดยหม้อแปลงไฟฟ้ากำลังให้เหลือขนาด 25kV (25,000 โวลต์) เพื่อใช้ใน

ระบบการเดินรถไฟฟ้า

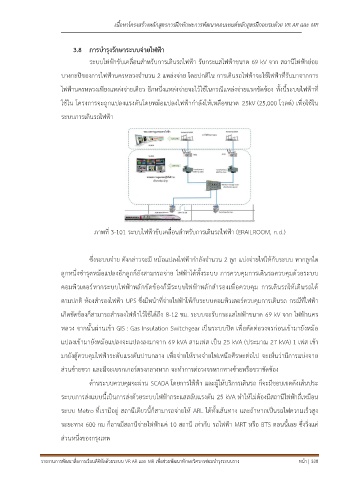

ภาพที่ 3-101 ระบบไฟฟ้าขับเคลื่อนสำหรับการเดินรถไฟฟ้า (ERAILROOM, n.d.)

ซึ่งระบบจ่าย ดังกล่าวจะมี หม้อแปลงไฟฟ้ากำลังจำนวน 2 ลูก แบ่งจ่ายไฟให้กับระบบ หากลูกใด

ลูกหนึ่งชำรุดหม้อแปลงอีกลูกก็ยังสามารถจ่าย ไฟฟ้าได้ทั้งระบบ การควบคุมการเดินรถควบคุมด้วยระบบ

คอมพิวเตอร์หากระบบไฟฟ้าหลักขัดข้องก็มีระบบไฟฟ้าหลักสำรองเพื่อควบคุม การเดินรถให้เดินรถได้

ตามปกติ ห้องสำรองไฟฟ้า UPS ซึ่งมีหน้าที่จ่ายไฟฟ้าให้กับระบบคอมพิวเตอร์ควบคุมการเดินรถ กรณีที่ไฟฟ้า

เกิดขัดข้องก็สามารถสำรองไฟฟ้าไว้ใช้ได้ถึง 8-12 ชม. ระบบจะรับกระแสไฟฟ้าขนาด 69 kV จาก ไฟฟ้านคร

หลวง จากนั้นผ่านเข้า GIS : Gas Insulation Switchgear เป็นระบบปิด เพื่อตัดต่อวงจรก่อนเข้ามายังหม้อ

แปลงเข้ามายังหม้อแปลงจะแปลงลงมาจาก 69 kVA สามเฟส เป็น 25 kVA (ประมาณ 27 kVA) 1 เฟส เข้า

มายังตู้ควบคุมไฟฟ้าระดับแรงดันปานกลาง เพื่อจ่ายให้รางจ่ายไฟเหนือศีรษะต่อไป จะเห็นว่ามีการแบ่งจาย

ส่วนซ้ายขวา และมีจะเบรกเกอร์ตรงกลางหาก จะทำการต่อวงจรหากทางซ้ายหรือขวาขัดข้อง

ด้านระบบควบคุมจะผ่าน SCADA โดยการไฟ้ฟ้า และผู้ให้บริการเดินรถ ก็จะมีขอบเขตดังเส้นประ

ระบบการส่งแบบนี้เป็นการส่งด้วยระบบไฟฟ้ากระแสสลับแรงดัน 25 kVA ทำให้ไม่ต้องมีสถานีไฟฟ้าถี่เหมือน

ระบบ Metro ที่เรามีอยู่ สถานีเดียวนี้ก็สามารถจ่ายให้ ARL ได้ทั้งเส้นทาง และถ้าหากเป็นรถไฟความเร็วสูง

ระยะทาง 600 กม ก็อาจมีสถานีจ่ายไฟฟ้าแค่ 10 สถานี เท่ากับ รถไฟฟ้า MRT หรือ BTS ตอนนี้เลย ซึ่งวิ่งแค่

ส่วนหนึ่งของกรุงเทพ
