เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR

- ใช้ USB2Serial ตระกูล FTDI ชิปเพื่อการโหลดโปรแกรมแบบอัตโนมัติ ความเร็ว

สูงสุดถึง 921000

- มีวงจร PTC Fuse ตัดกระแสไฟเกินที่ 500mA

- ใช้ ESP32-WROOM-32 จาก Espressif ซึ่งรับรอง Wi-Fi/BLE

- Breadboard Friendly มีขนาดกว้าง 0.9″ วางบน breadboard จะเหลือข้างละ

1 ช่อง

- ใช้ USB2Serial ตระกูล FTDI ชิปเพื่อการโหลดโปรแกรมแบบอัตโนมัติ ความเร็ว

สูงสุดถึง 921000

- มีวงจร PTC Fuse ตัดกระแสไฟเกินที่ 500mA

ข้อจำกัด

1. ขาที่เป็นได้แค่อินพุตเท่านั้น

ขาที่ 34 ถึง 39 จะเป็น GPIx หรือ เป็นได้แค่ขาอินพุตเท่านั้น, และขาออกนี้ จะไม่มีตัว

ต้านทานภายใน ที่ทำหน้าที่ Pull-Up หรือ Pull-Down เราต้องหามาใส่เอง และ อีกหน้าที่หนึ่งของขาที่

36-39 คือ เป็นวงจร ultra low noise pre-amplifier ของ ADC , คือถ้าจะใช้ pre-amplifier ของ

ADC นี้ จะต้องต่อตัวเก็บประจุขนาด 270pF เพื่อปรับแต่ง sampling time และ noise ของส่วน pre-

amp

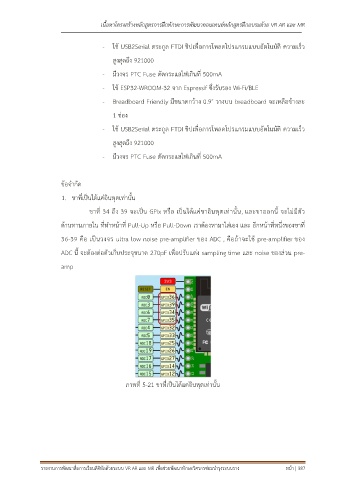

ภาพที่ 5-21 ขาที่เป็นได้แค่อินพุตเท่านั้น

รายงานการพัฒนาสื่อการเรียนดิจิทัลด้วยระบบ VR AR และ MR เพื่อช่วยพัฒนาทักษะวิศวกรซ่อมบ ารุงระบบราง หน้า | 387
