เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR

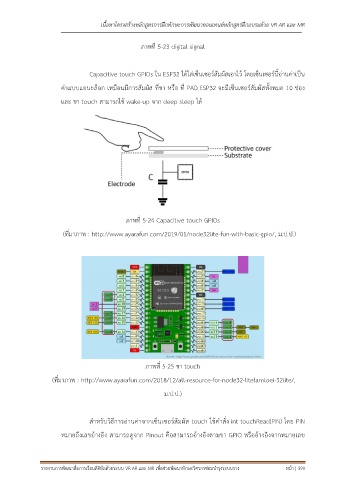

ภาพที่ 5-23 digital signal

Capacitive touch GPIOs ใน ESP32 ได้ใส่เซ็นเซอร์สัมผัสเอาไว้ โดยเซ็นเซอร์นี้อ่านค่าเป็น

ค่าแบบแอนะล็อก เหมือนมีการสัมผัส ที่ขา หรือ ที่ PAD ESP32 จะมีเซ็นเซอร์สัมผัสทั้งหมด 10 ช่อง

และ ขา touch สามารถใช้ wake-up จาก deep sleep ได้

ภาพที่ 5-24 Capacitive touch GPIOs

(ที่มาภาพ : http://www.ayarafun.com/2019/01/node32lite-fun-with-basic-gpio/, ม.ป.ป.)

ภาพที่ 5-25 ขา touch

(ที่มาภาพ : http://www.ayarafun.com/2018/12/all-resource-for-node32-litelamloei-32lite/,

ม.ป.ป.)

สำหรับวิธีการอ่านค่าจากเซ็นเซอร์สัมผัส touch ใช้คำสั่ง int touchRead(PIN) โดย PIN

หมายถึงเลขอ้างอิง สามารถดูจาก Pinout คือสามารถอ้างอิงตามขา GPIO หรืออ้างอิงจากหมายเลข

รายงานการพัฒนาสื่อการเรียนดิจิทัลด้วยระบบ VR AR และ MR เพื่อช่วยพัฒนาทักษะวิศวกรซ่อมบ ารุงระบบราง หน้า | 390
