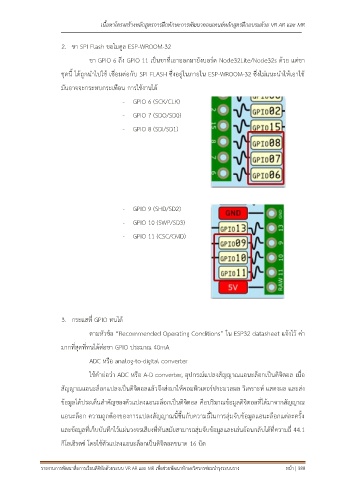

2. ขา SPI Flash ขอโมดูล ESP-WROOM-32

ขา GPIO 6 ถึง GPIO 11 เป็นขาที่เอาออกมายังบอร์ด Node32Lite/Node32s ด้วย แต่ขา

ชุดนี้ ได้ถูกนำไปใช้ เชื่อมต่อกับ SPI FLASH ซึ่งอยู่ในภายใน ESP-WROOM-32 ซึ่งไม่แนะนำให้เอาใช้

มันอาจจะกระทบกระเทือน การใช้งานได้

- GPIO 6 (SCK/CLK)

- GPIO 7 (SDO/SD0)

- GPIO 8 (SDI/SD1)

- GPIO 9 (SHD/SD2)

- GPIO 10 (SWP/SD3)

- GPIO 11 (CSC/CMD)

3. กระแสที่ GPIO ทนได้

ตามหัวข้อ “Recommended Operating Conditions” ใน ESP32 datasheet แจ้งไว้ ค่า

มากที่สุดที่ทนได้ต่อขา GPIO ประมาณ 40mA

ADC หรือ analog-to-digital converter

ใช้คำย่อว่า ADC หรือ A-D converter, อุปกรณ์แปลงสัญญาณแอนะล็อกเป็นดิจิตอล เมื่อ

สัญญาณแอนะล็อกแปลงเป็นดิจิตอลแล้วจึงส่งมาให้คอมพิวเตอร์ประมวลผล วิเคราะห์ แสดงผล และส่ง

ข้อมูลได้ประเด็นสำคัญของตัวแปลงแอนะล็อกเป็นดิจิตอล คือปริมาณข้อมูลดิจิตอลที่ได้มาจากสัญญาณ

แอนะล็อก ความถูกต้องของการแปลงสัญญาณนี้ขึ้นกับความถี่ในการสุ่มจับข้อมูลแอนะล็อกแต่ละครั้ง

และข้อมูลที่เก็บบันทึกไว้แผ่นวงจรเสียงที่ทันสมัยสามารถสุ่มจับข้อมูลและเล่นย้อนกลับได้ที่ความถี่ 44.1

กิโลเฮิรตซ์ โดยใช้ตัวแปลงแอนะล็อกเป็นดิจิตอลขนาด 16 บิต
