โมดูลแปลงค่า Analog to Digital (ADC)

ADC ย่อมาจาก Analog to Digital Converter ใช้ในการอ่านค่าแรงดันไฟฟ้า สำหรับ

ESP32 สามารถใช้ความละเอียด 12 บิต และใส่แรงดันสูงสุดอยู่ที่ 3.3 V โดยมีขาอินพุตแอนะล็อก 18

ช่อง โดย GPIO ที่สามารถใช้งานได้ มีดังนี้

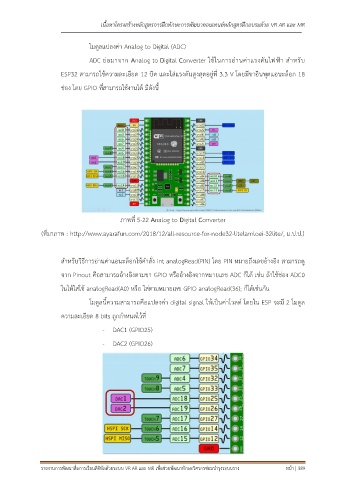

ภาพที่ 5-22 Analog to Digital Converter

(ที่มาภาพ : http://www.ayarafun.com/2018/12/all-resource-for-node32-litelamloei-32lite/, ม.ป.ป.)

สำหรับวิธีการอ่านค่าแอนะล็อกใช้คำสั่ง int analogRead(PIN) โดย PIN หมายถึงเลขอ้างอิง สามารถดู

จาก Pinout คือสามารถอ้างอิงตามขา GPIO หรืออ้างอิงจากหมายเลข ADC ก็ได้ เช่น ถ้าใช้ช่อง ADC0

ในให้ใส่ใช้ analogRead(A0) หรือ ใส่ตามหมายเลข GPIO analogRead(36); ก็ได้เช่นกัน

โมดูลนี้ความสามารถคือแปลงค่า digital signal ให้เป็นค่าโวลต์ โดยใน ESP จะมี 2 โมดูล

ความละเอียด 8 bits ถูกกำหนดไว้ที่

- DAC1 (GPIO25)

- DAC2 (GPIO26)
