Page 61 - คู่มือหลักสูตรการพัฒนาสื่อการเรียนดิจิทัลด้วยระบบ VR AR และ MR

เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR

1.3 ระบบอาณัติสัญญาณ: การส่งสัญญาณและโทรคมนาคม (Signaling & Telecom) :

ตอนที่ 2
ป้ายสัญญาณ มีลักษณะเป็นแผ่นรูปต่าง ๆ ติดอยู่บนเสาใช้ปักเพื่อให้พนักงานขับรถเห็นโดยชัดเจน

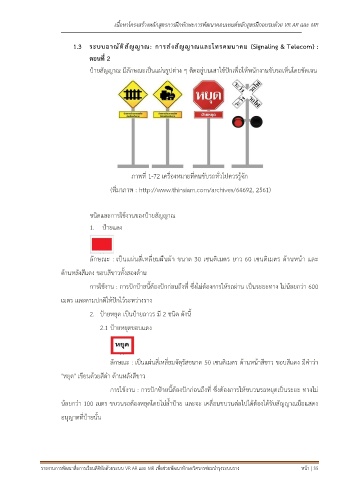

ภาพที่ 1-72 เครื่องหมายที่คนขับรถทั่วไปควรรู้จัก

(ที่มาภาพ : http://www.thinsiam.com/archives/64692, 2561)

ชนิดและการใช้งานของป้ายสัญญาณ

1. ป้ายแดง

ลักษณะ : เป็นแผ่นสี่เหลี่ยมผืนผ้า ขนาด 30 เซนติเมตร ยาว 60 เซนติเมตร ด้านหน้า และ

ด้านหลังสีแดง ขอบสีขาวทั้งสองด้าน

การใช้งาน : การปักป้ายนี้ต้องปักก่อนถึงที่ ซึ่งไม่ต้องการให้รถผ่าน เป็นระยะทาง ไม่น้อยกว่า 600

เมตร และตามปกติให้ปักไว้ระหว่างราง

2. ป้ายหยุด เป็นป้ายถาวร มี 2 ชนิด ดังนี้

2.1 ป้ายหยุดขอบแดง

ลักษณะ : เป็นแผ่นสี่เหลี่ยมจัตุรัสขนาด 50 เซนติเมตร ด้านหน้าสีขาว ขอบสีแดง มีคำว่า

"หยุด" เขียนด้วยสีดำ ด้านหลังสีขาว

การใช้งาน : การปักป้ายนี้ต้องปักก่อนถึงที่ ซึ่งต้องการให้ขบวนรถหยุดเป็นระยะ ทางไม่

น้อยกว่า 100 เมตร ขบวนรถต้องหยุดโดยไม่ล้ำป้าย และจะ เคลื่อนขบวนต่อไปได้ต้องได้รับสัญญาณมือแสดง

อนุญาตที่ป้ายนั้น

รายงานการพัฒนาสื่อการเรียนดิจิทัลด้วยระบบ VR AR และ MR เพื่อช่วยพัฒนาทักษะวิศวกรซ่อมบ ารุงระบบราง หน้า | 35
