4.1.2 การท างานของระบบนิวเมติกส์ (ttp://srwinner.tarad.com/article-th-103957-ความรู้
เบื้องต้นเกี่ยวกับนิวเมติกส์.html) 1/08/59

มีอุปกรณ์ท ำงำนประกอบด้วย
ุ
้
1. อุปกรณต้นก าลังนิวเมติกส์ ท าหน้าที่สร้างลมอัดที่มีคณภาพเพื่อใชในงานระบบนิวเมติกส์
์
เช่น เครื่องอัดอากาศ (Air Compressor)
์
ุ
2. อุปกรณปรับปรุงคณภาพลมอัด มีหน้าที่ท าให้ลมอัดปราศจากฝุ่นละออง คราบน้ ามัน
และน้ า ก่อนที่จะน าอากาศอัดไปใชในระบบนิวเมติกส์ เชน เครื่องท าลมแห้ง (Air Dryer) ฟิวเตอร์ดักน้ า
่
้
(Mainline Filter) ชุดกรองลม (Air Combination)
ุ
ุ
์
ุ
3. อุปกรณควบคมการท างาน มีหน้าที่ควบคมการเริ่ม และหยุดการท างานของวงจร ควบคม
ทิศทางการไหลของลมอัด ควบคุมอัตราการไหลของลมอัด และควบคุมความดัน
่
์
4. อุปกรณการท างาน มีหน้าที่เปลี่ยนก าลังงานของไหลให้เป็นก าลังกล เชน กระบอกลม
ชนิดต่างๆ และมอเตอร์ลม
5. อุปกรณ์ในระบบท่อทาง มีหน้าที่ให้เป็นท่อทางไหลของลมอัดในระบบนิวเมติกส์ ระบบท่อนี้
รวมถึงท่อส่งลมอัดและข้อต่อชนิดต่างๆ
4.1.3 อุปกรณ์ในระบบนิวเมติกส์ (วิทยา ดีวุ่นและคณะ, 2546: 3-13)
ั
้
1. เครื่องอดลม (Compressor) จากการที่ระบบนิวแมติกส์ต้องใชลมอัดเป็นสารท างาน ดังนั้น
จึงจะต้องมีอุปกรณ์ในการผลิตลมอัด อุปกรณ์ดังกล่าวคือ เครื่องอัดลม (Compressor) ซึ่งท าหน้าที่ผลิตลมอัด
ให้กับระบบนิวแมติกส์ สามารถแบ่งออกได้เป็น 2 ประเภทคือ เครื่องอัดลมที่ท างานในลักษณะการเคลื่อนที่
เป็นแนวตรง กับท างานในลักษณะของการหมุน

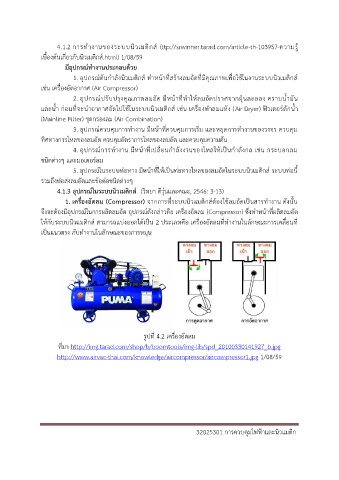

รูปที่ 4.2 เครื่องอัดลม
ที่มา http://img.tarad.com/shop/b/boomtools/img-lib/spd_20100330141927_b.jpg
http://www.airvac-thai.com/knowledge/aircompressor/aircompressor1.jpg 1/08/59
