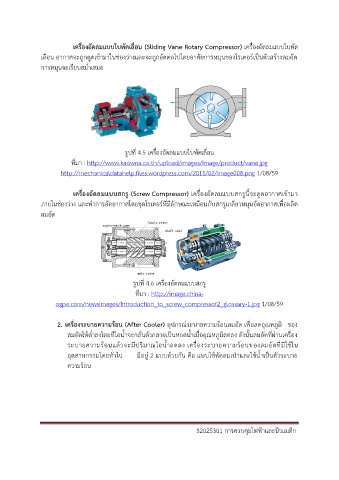

เครื่องอัดลมแบบใบพัดเลื่อน (Sliding Vane Rotary Compressor) เครื่องอัดลมแบบใบพัด
่
้
ู
ั
ู
่
เลื่อน อากาศจะถกดูดเขามาในชองวางและจะถกอัดต่อไปโดยอาศยการหมุนของโรเตอร์เป็นตัวสร้างลมอัด
การหมุนจะเรียบสม่ าเสมอ

รูปที่ 4.5 เครื่องอัดลมแบบใบพัดเลื่อน
ที่มา : http://www.kaowna.co.th/upload/images/Image/product/vane.jpg

http://mechanicaldatahelp.files.wordpress.com/2011/02/image008.png 1/08/59

้
ั
เครื่องอดลมแบบสกรู (Screw Compressor) เครื่องอัดลมแบบสกรูนี้จะดูดอากาศเขามา
ภายในช่องวาง และท าการอัดอากาศโดยชุดโรเตอร์ที่มีลักษณะเหมือนกับสกรูเกลียวหมุนอัดอากาศเพื่อผลิต
่
ลมอัด

รูปที่ 4.6 เครื่องอัดลมแบบสกรู
ที่มา : http://image.china-
ogpe.com/newsimages/Introduction_to_screw_compressor2_glossary-1.jpg 1/08/59

์
ู
2. เครื่องระบำยควำมร้อน (After Cooler) อุปกรณระบายความร้อนลมอัด เพื่อลดอุณหภมิ ของ
ั
ลมอัดให้ต่ าลงโดยที่ไอน้ าจะกลั่นตวกลายเป็นหยดน้ าเมื่ออุณหภูมิลดลง ดังนั้นลมอัดที่ผ่านเครื่อง
้
ระบายความร้อนแล้วจะมีปริมาณไอน้ าลดลง เครื่องระบายความร้อนของลมอัดที่มีใชใน
้
้
อุตสาหกรรมโดยทั่วไป มีอยู่ 2 แบบด้วยกัน คอ แบบใชพัดลมเป่าและใชน้ าเป็นตัวระบาย
ื
ความร้อน
