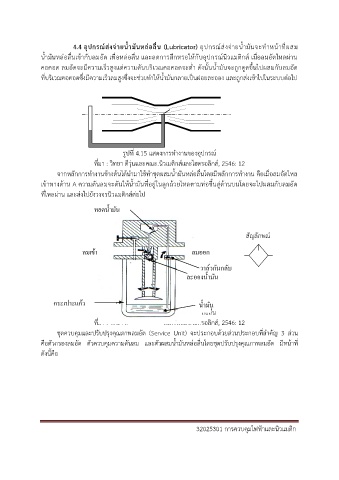

4.4 อปกรณส่งจ่ำยนำมันหล่อลื่น (Lubricator) อุปกรณส่งจ่ายน้ ามันจะท าหน้าที่ผสม
์
้
น้ ามันหล่อลื่นเขากับลมอัด เพื่อหล่อลื่น และลดการสึกหรอให้กับอุปกรณนิวแมติกส์ เมื่อลมอัดไหลผ่าน
คอคอด ลมอัดจะมีความเร็วสูงแต่ความดันบริเวณคอคอดจะต่ า ดังนั้นน้ ามันจะถกดูดขนไปผสมกับลมอัด
ึ้
ู
ที่บริเวณคอคอดซึ่งมีความเร็วลมสูงซึ่งจะช่วยท าให้น้ ามันกลายเป็นฝอยละออง และถูกส่งเข้าไปในระบบต่อไป

รูปที่ 4.15 แสดงการท างานของอุปกรณ ์

ที่มา : วิทยา ดีวุ่นและคณะ.นิวเมติกส์และไฮดรอลิกส์, 2546: 12
้
จากหลักการท างานขางต้นได้นามาใชท าชุดผสมน้ ามันหล่อลื่นโดยมีหลักการท างาน คือเมื่อลมอัดไหล

้
ึ้
เขาทางด้าน A ความดันลมจะดันให้น้ ามันที่อยู่ในลูกถวยไหลตามท่อขนสู่ด้านบนโดยจะไปผสมกับลมอัด
้
้
ที่ไหลผ่าน และส่งไปยังวงจรนิวแมติกส์ต่อไป
หยดน ้ามัน

สัญลักษณ ์

ลมเข้า ลมออก
วาล์วกันกลับ

ละอองน ้ามัน

กระเปาะแก้ว น ้ามัน
รูปที่ 4.16 อุปกรณ์ส่งจ่ายน้ ามันหล่อลื่น

ที่มา : วิทยา ดีวุ่นและคณะ.นิวเมติกส์และไฮดรอลิกส์, 2546: 12
ชุดควบคุมและปรับปรุงคุณภาพลมอัด (Service Unit) จะประกอบด้วยส่วนประกอบที่ส าคัญ 3 ส่วน
คือตัวกรองลมอัด ตัวควบคุมความดันลม และตัวผสมน้ ามันหล่อลื่นโดยชุดปรับปรุงคุณภาพลมอัด มีหน้าที่
ดังนี้คือ

32025301 การควบคุมไฟฟ้าและนิวแมติก
