ทอแยก ทอเมน
ลาดเอียง 1 - 2 %

Service Unit
Compressor

ถังลม ถังดักน ้า

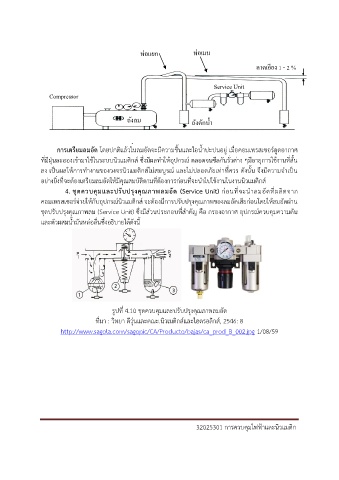

รูปที่ 4.9 การจ่ายลมอัด
ที่มา : วิทยา ดีวุ่นและคณะ.นิวเมติกส์และไฮดรอลิกส์, 2546: 7

กำรเตรียมลมอัด โดยปกติแล้วในลมอัดจะมีความชื้นและไอน้ าปะปนอยู่ เมื่อคอมเพรสเซอร์ดูดอากาศ
ที่มีฝุ่นละอองเข้ามาใช้ในระบบนิวแมติกส์ ซึ่งมีผลท าให้อุปกรณ์ ตลอดจนซีลกันรั่วต่าง ๆมีอายุการใช้งานที่สั้น
ลง เป็นผลให้การท างานของวงจรนิวแมติกส์ไม่สมบูรณ และไม่ปลอดภยเท่าที่ควร ดังนั้น จึงมีความจ าเป็น
ั
์
อย่างยิ่งที่จะต้องเตรียมลมอัดให้มีคุณสมบัติตามที่ต้องการก่อนที่จะน าไปใช้งานในงานนิวแมติกส์
ุ
ุ
ั
4. ชุดควบคมและปรับปรุงคณภำพลมอด (Service Unit) ก่อนที่จะน าลมอัดที่ผลิตจาก
คอมเพรสเซอร์จ่ายให้กับอุปกรณ์นิวแมติกส์ จะต้องมีการปรับปรุงคุณภาพของลมอัดเสียก่อนโดยให้ลมอัดผ่าน
ุ
ชุดปรับปรุงคุณภาพลม (Service Unit) ซึ่งมีส่วนประกอบที่ส าคัญ คือ กรองอากาศ อุปกรณ์ควบคมความดัน
และตัวผสมน้ ามันหล่อลื่นซึ่งอธิบายได้ดังนี้

รูปที่ 4.10 ชุดควบคุมและปรับปรุงคุณภาพลมอัด
ที่มา : วิทยา ดีวุ่นและคณะ.นิวเมติกส์และไฮดรอลิกส์, 2546: 8

http://www.sagola.com/sagopic/CA/Producto/bajas/ca_prod_B_002.jpg 1/08/59

32025301 การควบคุมไฟฟ้าและนิวแมติก
