P. 116

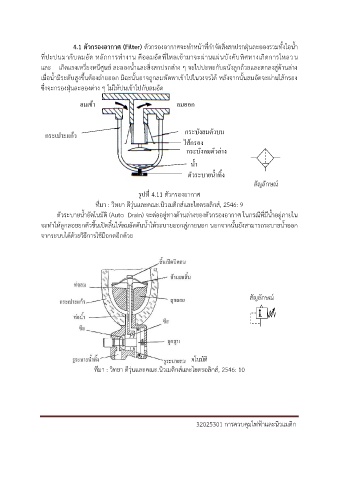

4.1 ตัวกรองอำกำศ (Filter) ตัวกรองอากาศจะท าหน้าที่ก าจัดสิ่งสกปรกฝุ่นละอองรวมทั้งไอน้ า
ั
้
ื
ที่ปะปนมากับลมอัด หลักการท างาน คอลมอัดที่ไหลเขามาจะผ่านแผ่นบังคบทิศทางเกิดการไหลวน
และ เกิดแรงเหวี่ยงหนีศูนย์ ละอองน้ าและสิ่งสกปรกต่าง ๆ จะไปปะทะกับผนังลูกถ้วยและตกลงสู่ด้านล่าง
ึ้
้
้
เมื่อน้ ามีระดับสูงขนตองถ่ายออก มิฉะนั้นอาจถูกลมพัดพาเขาไปในวงจรได้ หลังจากนั้นลมอัดจะผ่านไส้กรอง
ซึ่งจะกรองฝุ่นละอองต่าง ๆ ไม่ให้ปนเข้าไปกับลมอัด
ลมเข้า ลมออก
กระเปาะแก้ว กระบังลมตัวบน
ไส้กรอง
กระบังลมตัวล่าง
น ้า
ิ
ตัวระบายน ้าท้ง
สัญลักษณ ์
รูปที่ 4.11 ตัวกรองอากาศ
ที่มา : วิทยา ดีวุ่นและคณะ.นิวเมติกส์และไฮดรอลิกส์, 2546: 9
ตัวระบายน้ าอัตโนมัติ (Auto Drain) จะต่ออยู่ทางด้านล่างของตัวกรองอากาศ ในกรณีที่มีน้ าอยู่ภายใน
จะท าให้ลูกลอยยกตัวขึ้นเปิดลิ้นให้ลมอัดดันน้ าให้ระบายออกสู่ภายนอก นอกจากนั้นยังสามารถระบายน้ าออก
จากระบบได้ด้วยวิธีการใช้มือกดอีกด้วย
สัญลักษณ ์
รูปที่ 4.12 ตัวระบายน้ าอัตโนมัติ
ที่มา : วิทยา ดีวุ่นและคณะ.นิวเมติกส์และไฮดรอลิกส์, 2546: 10
32025301 การควบคุมไฟฟ้าและนิวแมติก
