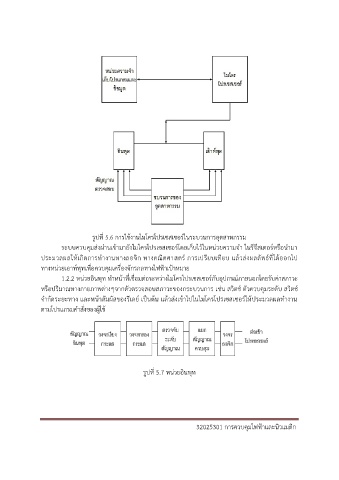

รูปที่ 5.6 การใช้งานไมโครโปรเซสเซอร์ในระบวนการอุตสาหกรรม
ระบบควบคุมส่งผ่านเข้ามายังไมโครโปรเซสเซอร์โดยเก็บไวในหน่วยความจ า ในรีจีสเตอร์หรือน ามา
้
ิ
ประมวลผลให้เกิดการท างานทางลอจิก ทางคณตศาสตร์ การเปรียบเทียบ แล้วส่งผลลัพธที่ได้ออกไป
์
ทางหน่วยเอาท์พุทเพื่อควบคุมเครื่องจักรกลทางไฟฟ้าเป้าหมาย
1.2.2 หน่วยอินพุท ท าหน้าที่เชื่อมต่อระหว่างไมโครโปรเซสเซอร์กับอุปกรณ์ภายนอกโดยรับค่าสภาวะ
หรือปริมาณทางกายภาพต่างๆจากตัวตรวจสอบสภาวะของกระบวนการ เชน สวตช ตัวควบคมระดับ สวตช ์
์
ิ
ุ
ิ
่
จ ากัดระยะทาง และหน้าสัมผัสของรีเลย์ เป็นต้น แล้วส่งเขาไปในไมโครโปรเซสเซอร์ให้ประมวลผลท างาน
้
ตามโปรแกรมค าสั่งของผู้ใช ้
รูปที่ 5.7 หน่วยอินพุท
