(ก) วงจรก าลัง (ข)วงจรควบคุม

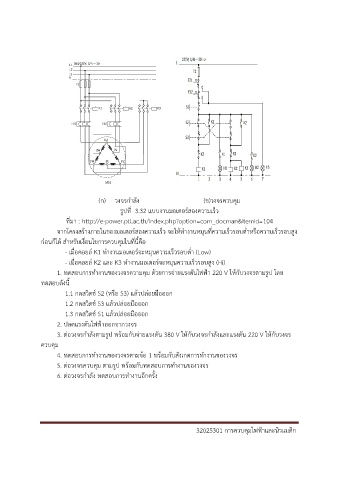

รูปที่ 3.32 แบบงานมอเตอร์สองความเร็ว
ที่มา : http://e-power.ptl.ac.th/index.php?option=com_docman&Itemid=104

จากโครงสร้างภายในของมอเตอร์สองความเร็ว จะให้ท างานหมุนที่ความเร็วรอบต่ าหรือความเร็วรอบสูง
ก่อนก็ได้ ส าหรับเงื่อนไขการควบคมในที่นี้คือ
ุ
- เมื่อคอยล์ K1 ท างานมอเตอร์จะหมุนความเร็วรอบต่ า (Low)
- เมื่อคอยล์ K2 และ K3 ท างานมอเตอร์จะหมุนความเร็วรอบสูง (Hi)

1. ทดสอบการท างานของวงจรความคุม ด้วยการจ่ายแรงดันไฟฟ้า 220 V ให้กับวงจรตามรูป โดย
ทดสอบดังนี้
1.1 กดสวิตช์ S2 (หรือ S3) แล้วปล่อยมือออก
1.2 กดสวิตช์ S3 แล้วปล่อยมือออก

1.3 กดสวิตช์ S1 แล้วปล่อยมือออก
2. ปลดแรงดันไฟฟ้าออกจากวงจร
3. ต่อวงจรก าลังตามรูป พร้อมกับจ่ายแรงดัน 380 V ให้กับวงจรก าลังและแรงดัน 220 V ให้กับวงจร
ควบคุม

4. ทดสอบการท างานของวงจรตามข้อ 1 พร้อมกับสังเกตการท างานของวงจร
5. ต่อวงจรควบคุม ตามรูป พร้อมกับทดสอบการท างานของวงจร
6. ต่อวงจรก าลัง ทดสอบการท างานอีกครั้ง
