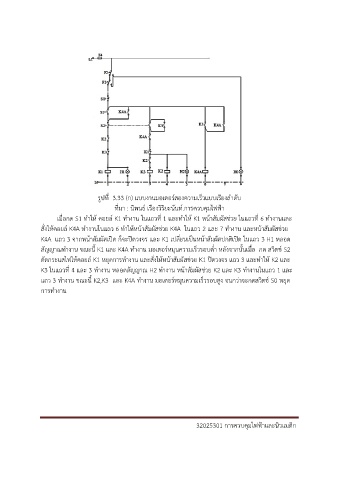

รูปที่ 3.33 (ก) แบบงานมอเตอร์สองความเร็วแบบเรียงล าดับ
ที่มา : นิพนธ์ เรืองวิริยะนันท์.การควบคุมไฟฟ้า

เมื่อกด S1 ท าให้ คอยล์ K1 ท างาน ในแถวที่ 1 และท าให้ K1 หน้าสัมผัสช่วย ในแถวที่ 6 ท างานและ
สั่งให้คอยล์ K4A ท างานในแถว 6 ท าให้หน้าสัมผัสช่วย K4A ในแถว 2 และ 7 ท างาน และหน้าสัมผัสช่วย
K4A แถว 3 จากหน้าสัมผัสเปิด ก็จะปิดวงจร และ K1 เปลี่ยนเป็นหน้าสัมผัสปกติเปิด ในแถว 3 H1 หลอด

สัญญาณท างาน ขณะนี้ K1 และ K4A ท างาน มอเตอร์หมุนความเร็วรอบต่ า หลังจากนั้นเมื่อ กด สวิตช์ S2
ตัดกระแสไฟให้คอยล์ K1 หยุดการท างาน และสั่งให้หน้าสัมผัสช่วย K1 ปิดวงจร แถว 3 และท าให้ K2 และ
K3 ในแถวที่ 4 และ 3 ท างาน หลอดสัญญาณ H2 ท างาน หน้าสัมผัสช่วย K2 และ K3 ท างานในแถว 1 และ
แถว 3 ท างาน ขณะนี้ K2,K3 และ K4A ท างาน มอเตอร์หมุนความเร็วรอบสูง จนกว่าจะกดสวิตช์ S0 หยุด
การท างาน
