S1 Push button “OFF” K2 Reverse Contactor F2 Control fuse
S2 Push button “Forward” K3 Low speed Contactor F3 Overload relay ส าหรับ Low speed

S3 Push button “Reverse” K4 Double Star Contactor F4 Overload relay ส าหรับ High speed
S4 Push button “High speed” K5 High speed Contactor M1 3 phase consequent pole motor
K1 Forward Contactor

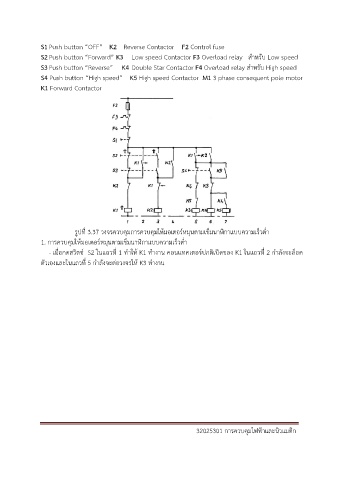

รูปที่ 3.37 วงจรควบคุมการควบคุมให้มอเตอร์หมุนตามเข็มนาฬิกาแบบความเร็วต่ า
1. การควบคุมให้มอเตอร์หมุนตามเข็มนาฬิกาแบบความเร็วต่ า
์
ิ
- เมื่อกดสวตช S2 ในแถวที่ 1 ท าให้ K1 ท างาน คอนแทคเตอร์ปกติเปิดของ K1 ในแถวที่ 2 ก าลังจะล็อค
ตัวเองและในแถวที่ 5 ก าลังจะต่อวงจรให้ K3 ท างาน
