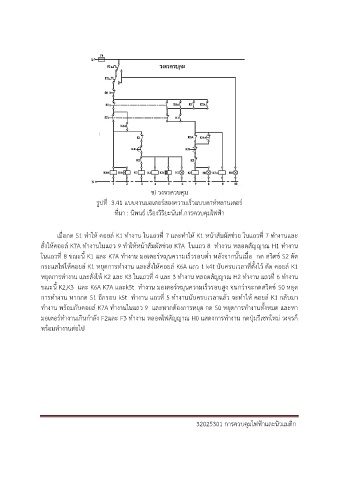

ข) วงจรควบคุม
รูปที่ 3.41 แบบงานมอเตอร์สองความเร็วแบบดาห์หลานเดอร์

ที่มา : นิพนธ์ เรืองวิริยะนันท์.การควบคุมไฟฟ้า

เมื่อกด S1 ท าให้ คอยล์ K1 ท างาน ในแถวที่ 7 และท าให้ K1 หน้าสัมผัสช่วย ในแถวที่ 7 ท างานและ

สั่งให้คอยล์ K7A ท างานในแถว 9 ท าให้หน้าสัมผัสช่วย K7A ในแถว 8 ท างาน หลอดสัญญาณ H1 ท างาน
์
ในแถวที่ 8 ขณะนี้ K1 และ K7A ท างาน มอเตอร์หมุนความเร็วรอบต่ า หลังจากนั้นเมื่อ กด สวตช S2 ตัด
ิ
กระแสไฟให้คอยล์ K1 หยุดการท างาน และสั่งให้คอยล์ K6A แถว 1 k4t นับครบเวลาที่ตั้งไว้ ตัด คอยล์ K1
หยุดการท างาน และสั่งให้ K2 และ K3 ในแถวที่ 4 และ 3 ท างาน หลอดสัญญาณ H2 ท างาน แถวที่ 6 ท างาน
์
ขณะนี้ K2,K3 และ K6A K7A และk5t ท างาน มอเตอร์หมุนความเร็วรอบสูง จนกวาจะกดสวตช S0 หยุด
ิ
่
การท างาน หากกด S1 อีกรอบ k5t ท างาน แถวที่ 5 ท างานนับครบเวลาแล้ว จะท าให้ คอยล์ K1 กลับมา
ท างาน พร้อมกับคอยล์ K7A ท างานในแถว 9 และหากต้องการหยุด กด S0 หยุดการท างานทั้งหมด และหา
มอเตอร์ท างานเกินก าลัง F2และ F3 ท างาน หลอดไฟสัญญาณ H0 แสดงการท างาน กดปุ่มรีเซทใหม่ วงจรก็

พร้อมท างานต่อไป
