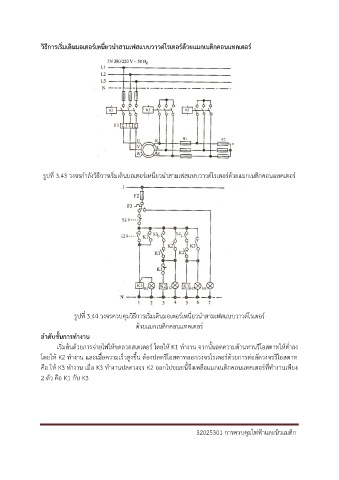

วิธีกำรเริ่มเดินมอเตอร์เหนี่ยวน ำสำมเฟสแบบวำวด์โรเตอร์ด้วยแมกเนติกคอนแทคเตอร์
ิ
รูปที่ 3.43 วงจรก าลังวิธีการเริ่มเดินมอเตอร์เหนี่ยวน าสามเฟสแบบวาวด์โรเตอร์ด้วยแมกเนตกคอนแทคเตอร์
รูปที่ 3.44 วงจรควบคุมวิธีการเริ่มเดินมอเตอร์เหนี่ยวน าสามเฟสแบบวาวด์โรเตอร์
ด้วยแมกเนติกคอนแทคเตอร์
ล ำดับขั้นกำรท ำงำน
เริ่มต้นด้วยการจ่ายไฟให้ขดลวดสเตเตอร์ โดยให้ K1 ท างาน จากนั้นลดความต้านทานรีโอสตาทให้ต่ าลง
ึ้
โดยให้ K2 ท างาน และเมื่อความเร็วสูงขน ต้องปลดรีโอสตาทออกวงจรโรเตอร์ด้วยการต่อลัดวงจรรีโอสตาท
คือ ให้ K3 ท างาน เมื่อ K3 ท างานปลดวงจร K2 ออกไปขณะนี้จึงเหลือแมกเนติกคอนแทคเตอร์ที่ท างานเพียง
2 ตัว คือ K1 กับ K3
