P. 90
K1: เป็นคอนแทคส าหรับจ่ายไฟให้ขดลวดสเตเตอร์
K2: เป็นคอนแทคส าหรับลัดวงจร R1
K3: เป็นคอนแทคส าหรับลัดวงจร R2
K4: เป็นคอนแทคส าหรับลัดวงจร R3
M31: มอเตอร์
กำรท ำงำนของวงจร จากรูปที่ 3.45 การท างานมี 4 ขั้นตอน
ขั้นที่ 1 K1 ต่อวงจรให้ขดลวดสเตเตอร์ได้รับแรงดันโดยตรง ตัวต้านทานทุกตัวต่ออนุกรมกับโรเตอร์
ขั้นที่ 2 K1 ท างานร่วมกับ K2 โดย K1 ต่อวงจรให้ขดลวดสเตเตอร์ K2 ลัดวงจร R1
ขั้นที่ 3 K1 ท างานร่วมกับ K3 โดย K1 ต่อวงจรให้ขดลวดสเตเตอร์ K3 ลัดวงจร R2
ขั้นที่ 4 K1 ท างานร่วมกับ K4 โดย K1 ต่อวงจรให้ขดลวดสเตเตอร์ K4 ลัดวงจรขดลวดโรเตอร์ที่ขั้ว
K,L และ M
ุ
วงจรควบคุม ออกแบบวงจรควบคมโดยก าหนดเวลาอัตโนมัติ

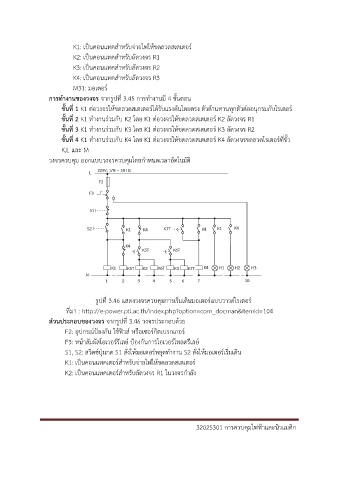

รูปที่ 3.46 แสดงวงจรควบคุมการเริ่มเดินมอเตอร์แบบวาวด์โรเตอร์
ที่มา : http://e-power.ptl.ac.th/index.php?option=com_docman&Itemid=104
ส่วนประกอบของวงจร จากรูปที่ 3.46 วงจรประกอบด้วย
F2: อุปกรณ์ป้องกัน ใช้ฟิวส์ หรือเซอร์กิตเบรกเกอร์
F3: หน้าสัมผัสโอเวอร์รีเลย์ ป้องกันการโอเวอร์โหลดรีเลย์
S1, S2: สวิตซ์ปุ่มกด S1 สั่งให้มอเตอร์หยุดท างาน S2 สั่งให้มอเตอร์เริ่มเดิน
K1: เป็นคอนแทคเตอร์ส าหรับจ่ายไฟให้ขดลวดสเตเตอร์
K2: เป็นคอนแทคเตอร์ส าหรับลัดวงจร R1 ในวงจรก าลัง
32025301 การควบคุมไฟฟ้าและนิวแมติก
