P. 82

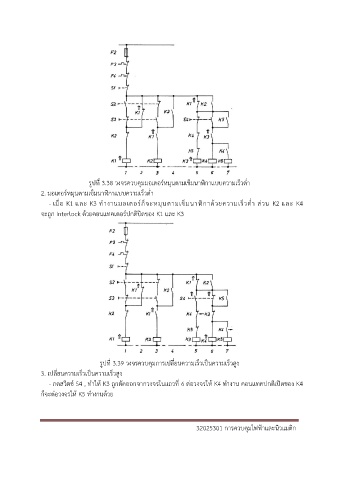

รูปที่ 3.38 วงจรควบคุมมอเตอร์หมุนตามเข็มนาฬิกาแบบความเร็วต่ า
2. มอเตอร์หมุนตามเข็มนาฬิกาแบบความเร็วต่ า
็
ิ
- เมื่อ K1 และ K3 ท างานมอเตอร์ก็จะหมุนตามเขมนาฬกาด้วยความเร็วต่ า ส่วน K2 และ K4
จะถูก Interlock ด้วยคอนแทคเตอร์ปกติปิดของ K1 และ K3
รูปที่ 3.39 วงจรควบคุมการเปลี่ยนความเร็วเป็นความเร็วสูง
3. เปลี่ยนความเร็วเป็นความเร็วสูง
- กดสวิตช์ S4 , ท าให้ K3 ถูกตัดออกจากวงจรในแถวที่ 6 ต่อวงจรให้ K4 ท างาน คอนแทคปกติเปิดของ K4
ก็จะต่อวงจรให้ K5 ท างานด้วย
32025301 การควบคุมไฟฟ้าและนิวแมติก
