21

 Alat ekspansi

Alat ekspansi mempunyai fungsi untuk menurunkan tekanan

fluida refrigeran yang berasal dari kondensor. Alat ekspansi

bekerja secara adiabatik dengan mengekspansikan fluida

refrigeran yang bertekanan dan bertemperatur tinggi hingga

mencapai kondisi tekanan dan temperatur pada entalpi konstan.

Selain itu alat ekspansi mengatur debit refrigeran sesuai dengan

beban pendinginan yang harus ditanggung oleh evaporator.

Terdapat beberapa jenis alat ekspansi diantaranya: thermostatic

expansion valve (TXV), automatic expansion valve (AXV),

capillary tube dan float valves. Katup ekspansi yang paling umum

digunakan adalah katup ekspansi TXV.

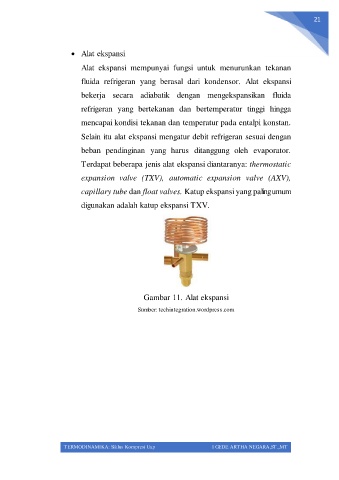

Gambar 11. Alat ekspansi

Sumber: techintegration.wordpress.com
