23

 1-2: Proses reversible kompresi adiabatik pada kompresor

 2-3: Proses pembuangan panas tekanan konstan (isobaric) pada

kondensor

 3-4: Proses reversible ekspansi

 4-1: Proses penyerapan panas tekanan konstan (isobaric) pada

evaporator

Sumber: youtube.com

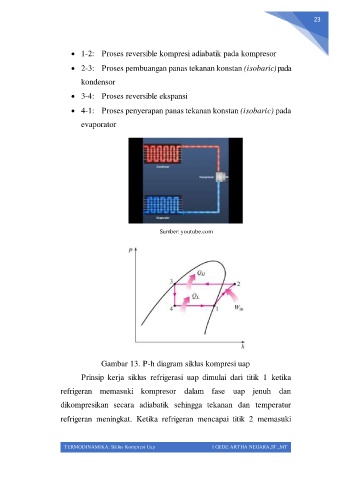

Gambar 13. P-h diagram siklus kompresi uap

Prinsip kerja siklus refrigerasi uap dimulai dari titik 1 ketika

refrigeran memasuki kompresor dalam fase uap jenuh dan

dikompresikan secara adiabatik sehingga tekanan dan temperatur

refrigeran meningkat. Ketika refrigeran mencapai titik 2 memasuki

TERMODINAMIKA: Siklus Kompresi Uap I GEDE ARTHA NEGARA,ST.,MT
