28

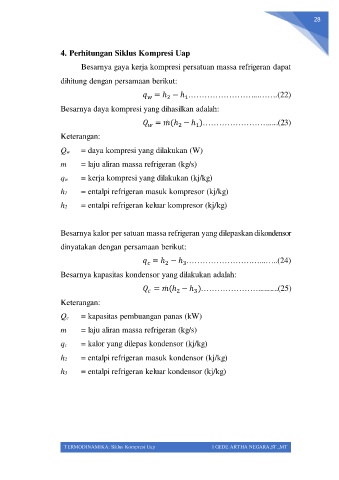

4. Perhitungan Siklus Kompresi Uap

Besarnya gaya kerja kompresi persatuan massa refrigeran dapat

dihitung dengan persamaan berikut:

= ℎ − ℎ ……………………...…….(22)
2

1
Besarnya daya kompresi yang dihasilkan adalah:
.
= (ℎ − ℎ )…………………….....(23)
1
2

Keterangan:
Qw = daya kompresi yang dilakukan (W)

m = laju aliran massa refrigeran (kg/s)

qw = kerja kompresi yang dilakukan (kj/kg)

h1 = entalpi refrigeran masuk kompresor (kj/kg)

h2 = entalpi refrigeran keluar kompresor (kj/kg)

Besarnya kalor per satuan massa refrigeran yang dilepaskan di kondensor

dinyatakan dengan persamaan berikut:

= ℎ − ℎ ………………………...…..(24)
3

2
Besarnya kapasitas kondensor yang dilakukan adalah:
.
= (ℎ − ℎ )…………………..........(25)

3
2
Keterangan:
Qc = kapasitas pembuangan panas (kW)

m = laju aliran massa refrigeran (kg/s)

qc = kalor yang dilepas kondensor (kj/kg)

h2 = entalpi refrigeran masuk kondensor (kj/kg)

h3 = entalpi refrigeran keluar kondensor (kj/kg)

TERMODINAMIKA: Siklus Kompresi Uap I GEDE ARTHA NEGARA,ST.,MT
