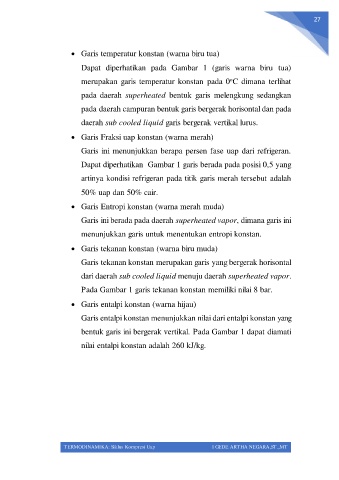

27

 Garis temperatur konstan (warna biru tua)

Dapat diperhatikan pada Gambar 1 (garis warna biru tua)

merupakan garis temperatur konstan pada 0 C dimana terlihat
o
pada daerah superheated bentuk garis melengkung sedangkan

pada daerah campuran bentuk garis bergerak horisontal dan pada

daerah sub cooled liquid garis bergerak vertikal lurus.

 Garis Fraksi uap konstan (warna merah)

Garis ini menunjukkan berapa persen fase uap dari refrigeran.

Dapat diperhatikan Gambar 1 garis berada pada posisi 0,5 yang

artinya kondisi refrigeran pada titik garis merah tersebut adalah

50% uap dan 50% cair.

 Garis Entropi konstan (warna merah muda)

Garis ini berada pada daerah superheated vapor, dimana garis ini

menunjukkan garis untuk menentukan entropi konstan.

 Garis tekanan konstan (warna biru muda)
Garis tekanan konstan merupakan garis yang bergerak horisontal

dari daerah sub cooled liquid menuju daerah superheated vapor.
Pada Gambar 1 garis tekanan konstan memiliki nilai 8 bar.

 Garis entalpi konstan (warna hijau)

Garis entalpi konstan menunjukkan nilai dari entalpi konstan yang

bentuk garis ini bergerak vertikal. Pada Gambar 1 dapat diamati

nilai entalpi konstan adalah 260 kJ/kg.
