 Daerah Sub Cooled Liquid

Pada daerah ini refrigerant dalam kondisi fase cair. Keadaan ini

terjadi pada saat posisi refrigeran keluar dari kondensor dan

masuk katup expansi. Daerah ini dibatasi oleh garis cair jenuh

dimana kondisi refrigerant 100% cair.

 Daerah Campuran Saturated

Pada daerah ini refrigeran berada dalam kondisi dua fase yaitu cair

dan uap. Maka dari itu, daerah ini dibatasi oleh dua jenis garis

jenuh yaitu garis cair jenuh dan garis uap jenuh.

 Daerah Superheated Vapor

Pada daerah ini fase refrigeran adalah uap super panas. Daerah ini

dibatasi oleh garis uap jenuh dimana kondisi refrigerant adalah

100% uap.

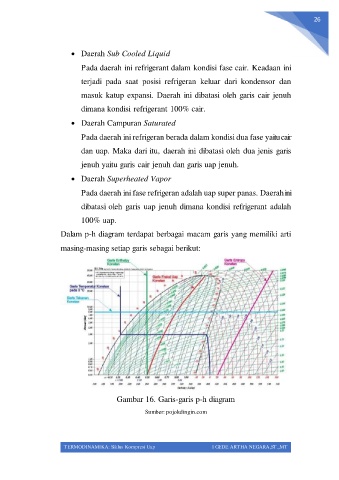

Dalam p-h diagram terdapat berbagai macam garis yang memiliki arti

masing-masing setiap garis sebagai berikut:

Gambar 16. Garis-garis p-h diagram

Sumber: pojokdingin.com
