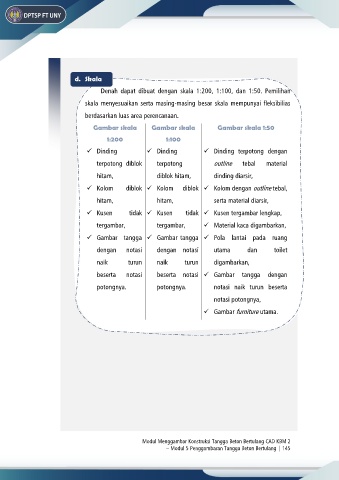

d. Skala

Denah dapat dibuat dengan skala 1:200, 1:100, dan 1:50. Pemilihan

skala menyesuaikan serta masing-masing besar skala mempunyai fleksibilias
berdasarkan luas area perencanaan.

Gambar skala Gambar skala Gambar skala 1:50

1:200 1:100
✓ Dinding ✓ Dinding ✓ Dinding terpotong dengan

terpotong diblok terpotong outline tebal material

hitam, diblok hitam, dinding diarsir,
✓ Kolom diblok ✓ Kolom diblok ✓ Kolom dengan outline tebal,

hitam, hitam, serta material diarsir,

✓ Kusen tidak ✓ Kusen tidak ✓ Kusen tergambar lengkap,
tergambar, tergambar, ✓ Material kaca digambarkan,

✓ Gambar tangga ✓ Gambar tangga ✓ Pola lantai pada ruang

dengan notasi dengan notasi utama dan toilet
naik turun naik turun digambarkan,

beserta notasi beserta notasi ✓ Gambar tangga dengan

potongnya. potongnya. notasi naik turun beserta

notasi potongnya,
✓ Gambar furniture utama.
