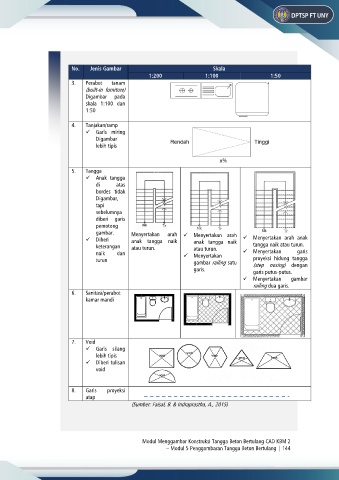

No. Jenis Gambar Skala
1:200 1:100 1:50
3. Perabot tanam
(built-in furniture)
Digambar pada
skala 1:100 dan
1:50

4. Tanjakan/ramp
✓ Garis miring
Digambar
lebih tipis

5. Tangga
✓ Anak tangga
di atas
bordes tidak
Digambar,
tapi
sebelumnya
diberi garis
pemotong
gambar. Menyertakan arah ✓ Menyertakan arah
✓ Diberi anak tangga naik anak tangga naik ✓ Menyertakan arah anak
keterangan atau turun. atau turun. tangga naik atau turun.
naik dan ✓ Menyertakan ✓ Menyertakan garis
turun gambar railing satu proyeksi hidung tangga

dengan
(step nosing)
garis. garis putus-putus.
✓ Menyertakan gambar
railing dua garis.
6. Sanitasi/perabot
kamar mandi

7. Void
✓ Garis silang
lebih tipis
✓ Diberi tulisan
void

8. Garis proyeksi
atap
(Sumber: Faisal, B. & Indraprastha, A., 2015)

Modul Menggambar Konstruksi Tangga Beton Bertulang CAD KBM 2
– Modul 5 Penggambaran Tangga Beton Bertulang | 144
