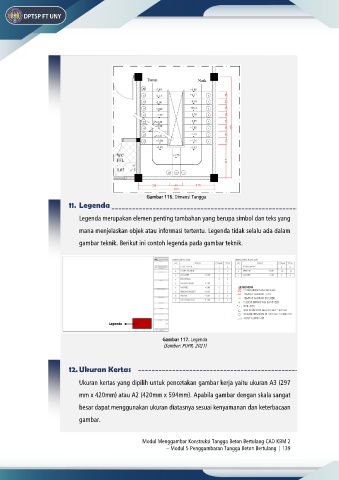

Gambar 116. Dimensi Tangga
11. Legenda
Legenda merupakan elemen penting tambahan yang berupa simbol dan teks yang
mana menjelaskan objek atau informasi tertentu. Legenda tidak selalu ada dalam
gambar teknik. Berikut ini contoh legenda pada gambar teknik.
Gambar 117. Legenda
(Sumber: PUPR, 2021)
12. Ukuran Kertas
Ukuran kertas yang dipilih untuk pencetakan gambar kerja yaitu ukuran A3 (297
mm x 420mm) atau A2 (420mm x 594mm). Apabila gambar dengan skala sangat
besar dapat menggunakan ukuran diatasnya sesuai kenyamanan dan keterbacaan
gambar.
