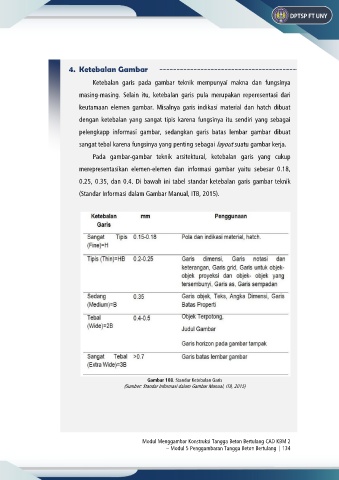

4. Ketebalan Gambar

Ketebalan garis pada gambar teknik mempunyai makna dan fungsinya

masing-masing. Selain itu, ketebalan garis pula merupakan reperesentasi dari

keutamaan elemen gambar. Misalnya garis indikasi material dan hatch dibuat
dengan ketebalan yang sangat tipis karena fungsinya itu sendiri yang sebagai

pelengkapp informasi gambar, sedangkan garis batas lembar gambar dibuat

sangat tebal karena fungsinya yang penting sebagai layout suatu gambar kerja.
Pada gambar-gambar teknik arsitektural, ketebalan garis yang cukup

merepresentasikan elemen-elemen dan informasi gambar yaitu sebesar 0.18,

0.25, 0.35, dan 0.4. Di bawah ini tabel standar ketebalan garis gambar teknik

(Standar Informasi dalam Gambar Manual, ITB, 2015).

Gambar 108. Standar Ketebalan Garis
(Sumber: Standar Informasi dalam Gambar Manual, ITB, 2015)
