1. Kop Gambar

Kop gambar adalah bagian pada lembar gambar sebagai layout yang mana

memberikan berbagai informasi terkait dengan gambar pekerjaan konstruksi. Pada

Kop gambar misalnya pada penugasan CAD KBM 2 ini minimal memuat informasi,
berupa logo instansi, mata kuliah, dosen pengampu, informasi mahasiswa, nama

proyek, judul gambar, kode gambar, nomor lembar, jumlah halaman, persetujuan,

dan keterangan. Jenis, jumlah, dan perletakkan kolom informasi dapat
menyesuaikan kebutuhan. Contoh kop gambar yaitu sebagai berikut.

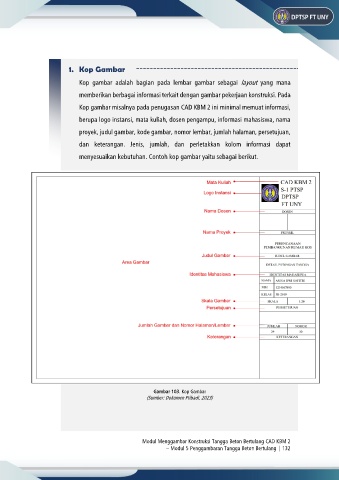

Gambar 103. Kop Gambar
(Sumber: Dokumen Pribadi, 2023)
