8. Garis Potong

Gambar teknik dipresentasikan dalam lembar gambar yang terbatas, sehingga

pada gambar dapat menggunakan garis potong guna memotong dua bagian

gambar. Implementasi yang sering dipakai yaitu garis potong untuk
memendekkan gambar dinding pada gambar detail potongan, kemudian garis

potong pada gambar melintang balok atau kolom. Garis potong umunya terdapat

pada gambar denah dan potongan serta tidak terdapat pada gamabr detail.

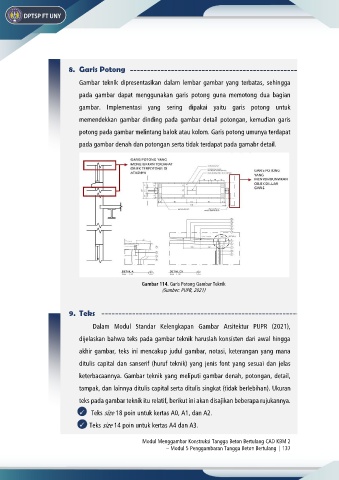

Gambar 114. Garis Potong Gambar Teknik
(Sumber: PUPR, 2021)

9. Teks

Dalam Modul Standar Kelengkapan Gambar Arsitektur PUPR (2021),
dijelaskan bahwa teks pada gambar teknik haruslah konsisten dari awal hingga

akhir gambar, teks ini mencakup judul gambar, notasi, keterangan yang mana

ditulis capital dan sanserif (huruf teknik) yang jenis font yang sesuai dan jelas

keterbacaannya. Gambar teknik yang meliputi gambar denah, potongan, detail,
tampak, dan lainnya ditulis capital serta ditulis singkat (tidak berlebihan). Ukuran

teks pada gambar teknik itu relatif, berikut ini akan disajikan beberapa rujukannya.

✓ Teks size 18 poin untuk kertas A0, A1, dan A2.
✓ Teks size 14 poin untuk kertas A4 dan A3.
