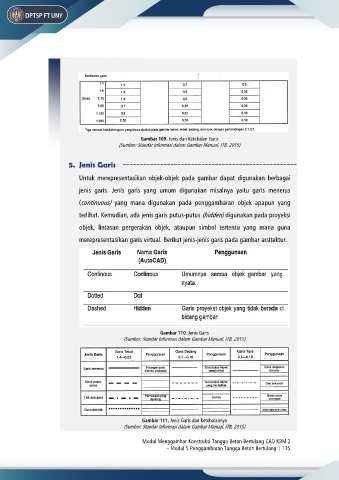

Gambar 109. Jenis dan Ketebalan Garis
(Sumber: Standar Informasi dalam Gambar Manual, ITB, 2015)

5. Jenis Garis

Untuk merepresentasikan objek-objek pada gambar dapat digunakan berbagai

jenis garis. Jenis garis yang umum digunakan misalnya yaitu garis menerus

(continuous) yang mana digunakan pada penggambaran objek apapun yang
terlihat. Kemudian, ada jenis garis putus-putus (hidden) digunakan pada proyeksi

objek, lintasan pergerakan objek, ataupun simbol tertentu yang mana guna

merepresentasikan garis virtual. Berikut jenis-jenis garis pada gambar arsitektur.

Gambar 110. Jenis Garis
(Sumber: Standar Informasi dalam Gambar Manual, ITB, 2015)

Gambar 111. Jenis Garis dan Ketebalannya
(Sumber: Standar Informasi dalam Gambar Manual, ITB, 2015)
