A. STANDAR GRAFIS
Penyajian gambar perencanaan arsitektur memuat beberapa elemen yang harus
dihadirkan, elemen-elemen tersebut digunakan untuk mempermudah penyampaian
.
gambar kepada pengguna atau user Hal tersebut membuat ide atau konsep
perancangan dapat diterima dengan baik pada pelaksanaannya sehingga
menghasilkan bangunan yang baik dan sesuai dengan standar. Adapun elemen-
elemen menurut Modul Standar Kelengkapan Gambar Arsitektur PUPR (2021:11) yaitu
sebagai berikut.

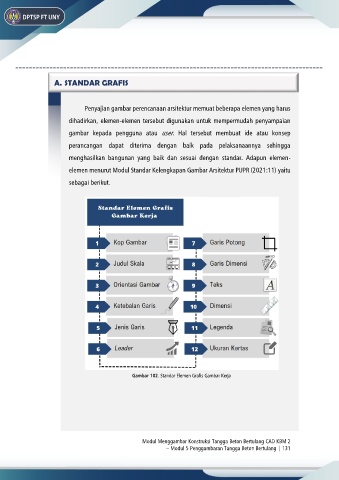

Gambar 102. Standar Elemen Grafis Gambar Kerja
