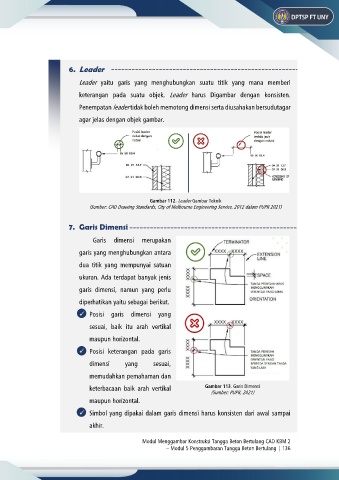

6. Leader

Leader yaitu garis yang menghubungkan suatu titik yang mana memberi

keterangan pada suatu objek. Leader harus Digambar dengan konsisten.

Penempatan leader tidak boleh memotong dimensi serta diusahakan bersudutagar
agar jelas dengan objek gambar.

Gambar 112. Leader Gambar Teknik
(Sumber: CAD Drawing Standards, City of Melbourne Engineering Service, 2012 dalam PUPR 2021)

7. Garis Dimensi

Garis dimensi merupakan
garis yang menghubungkan antara

dua titik yang mempunyai satuan

ukuran. Ada terdapat banyak jenis
garis dimensi, namun yang perlu

diperhatikan yaitu sebagai berikut.

✓ Posisi garis dimensi yang

sesuai, baik itu arah vertikal
maupun horizontal.

✓ Posisi keterangan pada garis

dimensi yang sesuai,

memudahkan pemahaman dan
keterbacaan baik arah vertikal Gambar 113. Garis Dimensi
(Sumber: PUPR, 2021)
maupun horizontal.

✓ Simbol yang dipakai dalam garis dimensi harus konsisten dari awal sampai
akhir.
