✓ Teks size tinggi 5-6mm pada sub judul dan judul.
✓ Teks size tinggi 3mm untuk teks dimensi, keterangan, notasi gambar.
Dalam pemberian teks pada gambar perlu memeperhatikan beberapa hal
sebagai berikut.
✓ Konsistensi jenis font,
✓ Keterbacaan teks,
✓ Pada teks judul tidak boleh dengan singkatan,
✓ Usahakan teks informatif, tidak berlebihan, dan tidak mengganggu gambar.

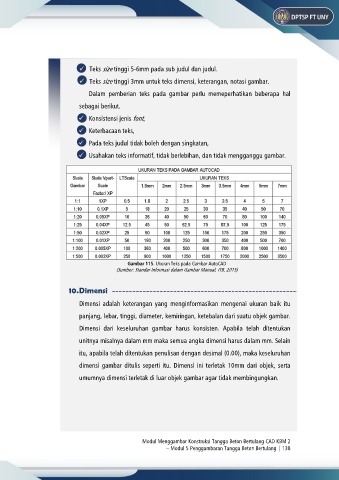

Gambar 115. Ukuran Teks pada Gambar AutoCAD
(Sumber: Standar Informasi dalam Gambar Manual, ITB, 2015)
10. Dimensi
Dimensi adalah keterangan yang menginformasikan mengenai ukuran baik itu
panjang, lebar, tinggi, diameter, kemiringan, ketebalan dari suatu objek gambar.
Dimensi dari keseluruhan gambar harus konsisten. Apabila telah ditentukan
unitnya misalnya dalam mm maka semua angka dimensi harus dalam mm. Selain
itu, apabila telah ditentukan penulisan dengan desimal (0.00), maka keseluruhan
dimensi gambar ditulis seperti itu. Dimensi ini terletak 10mm dari objek, serta
umumnya dimensi terletak di luar objek gambar agar tidak membingungkan.
Modul Menggambar Konstruksi Tangga Beton Bertulang CAD KBM 2
– Modul 5 Penggambaran Tangga Beton Bertulang | 138
