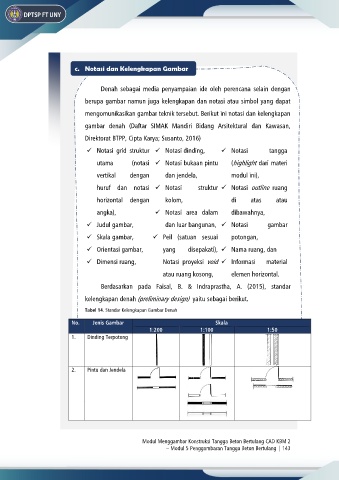

Page 162 - Modul Pembelajaran Menggambar Konstruksi Tangga Beton Bertulang pada Mata Kuliah CAD KBM 2 di DPTSP FT UNY oleh Anisa Dwi Safitri

c. Notasi dan Kelengkapan Gambar

Denah sebagai media penyampaian ide oleh perencana selain dengan

berupa gambar namun juga kelengkapan dan notasi atau simbol yang dapat

mengomunikasikan gambar teknik tersebut. Berikut ini notasi dan kelengkapan

gambar denah (Daftar SIMAK Mandiri Bidang Arsitektural dan Kawasan,
Direktorat BTPP, Cipta Karya; Susanto, 2016)

✓ Notasi grid struktur ✓ Notasi dinding, ✓ Notasi tangga

utama (notasi ✓ Notasi bukaan pintu (highlight dari materi
vertikal dengan dan jendela, modul ini),
huruf dan notasi ✓ Notasi struktur ✓ Notasi outline ruang

horizontal dengan kolom, di atas atau

angka), ✓ Notasi area dalam dibawahnya,
✓ Judul gambar, dan luar bangunan, ✓ Notasi gambar

✓ Skala gambar, ✓ Peil (satuan sesuai potongan,

✓ Orientasi gambar, yang disepakati), ✓ Nama ruang, dan
✓ Dimensi ruang, Notasi proyeksi void ✓ Informasi material

atau ruang kosong, elemen horizontal.

Berdasarkan pada Faisal, B. & Indraprastha, A. (2015), standar

kelengkapan denah (preliminary design) yaitu sebagai berikut.
Tabel 14. Standar Kelengkapan Gambar Denah

No. Jenis Gambar Skala
1:200 1:100 1:50
1. Dinding Terpotong

2. Pintu dan Jendela

Modul Menggambar Konstruksi Tangga Beton Bertulang CAD KBM 2
– Modul 5 Penggambaran Tangga Beton Bertulang | 143
