e. Menggambar Denah Tangga
Penggambaran rencana tangga menurut Hidayah (2020), terdiri dari
beberapa tahap sebagai berikut:
1) Dengan bantuan grid struktur, menggambarkan koordinat tangga pada
denah. Grid struktur ini dibuat menyesuaikan dinding-dinding utama pada
bangunan.

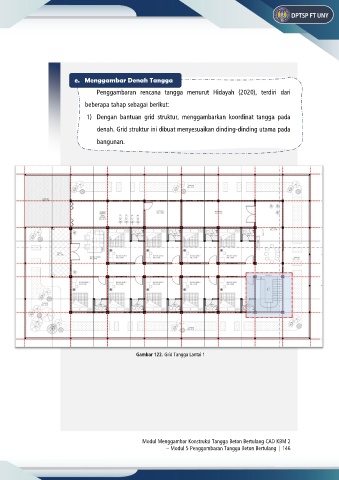

Gambar 122. Grid Tangga Lantai 1
