Pembelajaran 4:
V.3. PENGGAMBARAN

PEMBELAJARAN 4: PENULANGAN DAN PENGGAMBARAN TANGGA BETON
TANGGA BETON BERTULANG
BERTULANG

Sajian

Suatu gambar teknik atau

gambar kerja bermaksud untuk

menginformasikan perencanaan
konstruksi dengan lebih

komunikatif dengan dilengkapi

kejelasan ukuran dan spesifikasi
bahan yang dipakai. Jadi, pada

penggambaran ini notasi gambar

sangat berperan penting sebagai

komunikator sebuah gambar.
Penggambaran ini juga akan

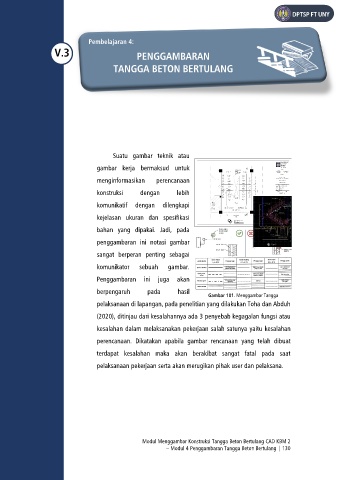

berpengaruh pada hasil Gambar 101. Menggambar Tangga

pelaksanaan di lapangan, pada penelitian yang dilakukan Toha dan Abduh
(2020), ditinjau dari kesalahannya ada 3 penyebab kegagalan fungsi atau

kesalahan dalam melaksanakan pekerjaan salah satunya yaitu kesalahan

perencanaan. Dikatakan apabila gambar rencanaan yang telah dibuat
terdapat kesalahan maka akan berakibat sangat fatal pada saat

pelaksanaan pekerjaan serta akan merugikan pihak user dan pelaksana.

Modul Menggambar Konstruksi Tangga Beton Bertulang CAD KBM 2
– Modul 4 Penggambaran Tangga Beton Bertulang | 130
