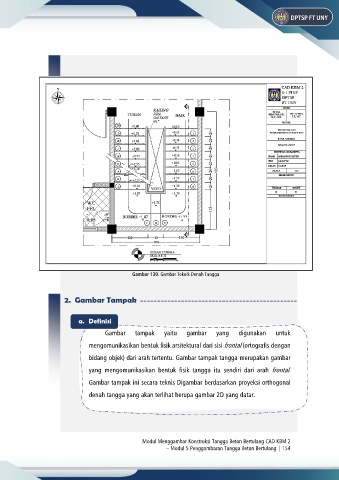

Gambar 130. Gambar Teknik Denah Tangga
2. Gambar Tampak
a. Definisi
Gambar tampak yaitu gambar yang digunakan untuk
mengomunikasikan bentuk fisik arsitektural dari sisi frontal (ortografis dengan
bidang objek) dari arah tertentu. Gambar tampak tangga merupakan gambar
yang mengomunikasikan bentuk fisik tangga itu sendiri dari arah frontal.
Gambar tampak ini secara teknis Digambar berdasarkan proyeksi orthogonal
denah tangga yang akan terlihat berupa gambar 2D yang datar.
