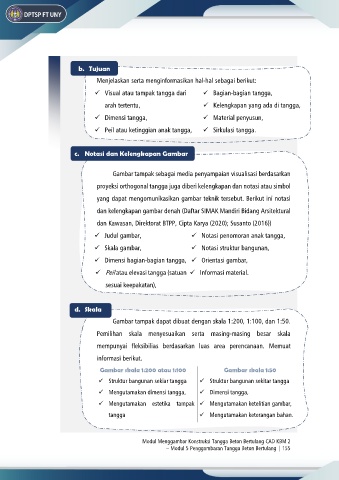

Page 174 - Modul Pembelajaran Menggambar Konstruksi Tangga Beton Bertulang pada Mata Kuliah CAD KBM 2 di DPTSP FT UNY oleh Anisa Dwi Safitri

b. Tujuan

Menjelaskan serta menginformasikan hal-hal sebagai berikut:
✓ Visual atau tampak tangga dari ✓ Bagian-bagian tangga,

arah tertentu, ✓ Kelengkapan yang ada di tangga,

✓ Dimensi tangga, ✓ Material penyusun,

✓ Peil atau ketinggian anak tangga, ✓ Sirkulasi tangga.

c. Notasi dan Kelengkapan Gambar

Gambar tampak sebagai media penyampaian visualisasi berdasarkan

proyeksi orthogonal tangga juga diberi kelengkapan dan notasi atau simbol

yang dapat mengomunikasikan gambar teknik tersebut. Berikut ini notasi
dan kelengkapan gambar denah (Daftar SIMAK Mandiri Bidang Arsitektural

dan Kawasan, Direktorat BTPP, Cipta Karya (2020); Susanto (2016))

✓ Judul gambar, ✓ Notasi penomoran anak tangga,
✓ Skala gambar, ✓ Notasi struktur bangunan,

✓ Dimensi bagian-bagian tangga, ✓ Orientasi gambar,

✓ Peil atau elevasi tangga (satuan ✓ Informasi material.

sesuai keepakatan),

d. Skala

Gambar tampak dapat dibuat dengan skala 1:200, 1:100, dan 1:50.
Pemilihan skala menyesuaikan serta masing-masing besar skala

mempunyai fleksibilias berdasarkan luas area perencanaan. Memuat

informasi berikut.
Gambar skala 1:200 atau 1:100 Gambar skala 1:50

✓ Struktur bangunan sekiar tangga ✓ Struktur bangunan sekitar tangga
✓ Mengutamakan dimensi tangga, ✓ Dimensi tangga,

✓ Mengutamakan estetika tampak ✓ Mengutamakan ketelitian gambar,
tangga ✓ Mengutamakan keterangan bahan.
