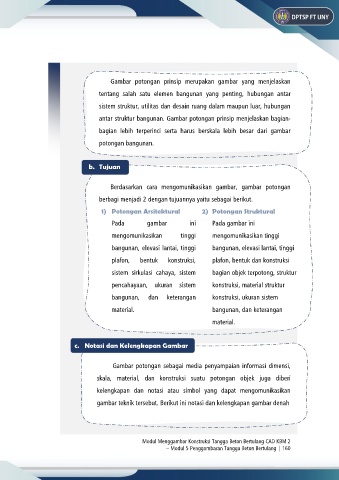

Gambar potongan prinsip merupakan gambar yang menjelaskan

tentang salah satu elemen bangunan yang penting, hubungan antar
sistem struktur, utilitas dan desain ruang dalam maupun luar, hubungan

antar struktur bangunan. Gambar potongan prinsip menjelaskan bagian-

bagian lebih terperinci serta harus berskala lebih besar dari gambar
potongan bangunan.

b. Tujuan

Berdasarkan cara mengomunikasikan gambar, gambar potongan

berbagi menjadi 2 dengan tujuannya yaitu sebagai berikut.

1) Potongan Arsitektural 2) Potongan Struktural
Pada gambar ini Pada gambar ini

mengomunikasikan tinggi mengomunikasikan tinggi
bangunan, elevasi lantai, tinggi bangunan, elevasi lantai, tinggi

plafon, bentuk konstruksi, plafon, bentuk dan konstruksi

sistem sirkulasi cahaya, sistem bagian objek terpotong, struktur

pencahayaan, ukuran sistem konstruksi, material struktur
bangunan, dan keterangan konstruksi, ukuran sistem

material. bangunan, dan keterangan

material.

c. Notasi dan Kelengkapan Gambar

Gambar potongan sebagai media penyampaian informasi dimensi,

skala, material, dan konstruksi suatu potongan objek juga diberi

kelengkapan dan notasi atau simbol yang dapat mengomunikasikan
gambar teknik tersebut. Berikut ini notasi dan kelengkapan gambar denah
