Sedangkan, untuk skala gambar potongan prinsip lebih besar yaitu
dengan skala 1:50, 1:20, dan 1:10. Berikut ini ketentuan gambar potongan
prinsip yang tertera pada Modul Standar Kelengkapan Gambar Arsitektur,
PUPR (2021: 74).

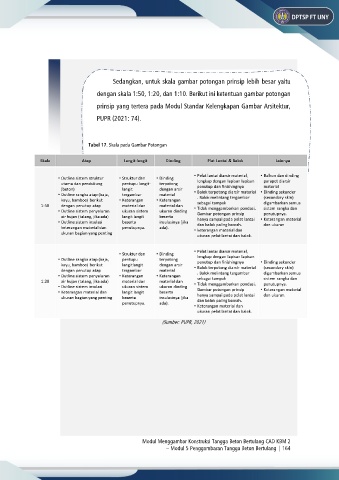

Tabel 17. Skala pada Gambar Potongan
(Sumber: PUPR, 2021)
