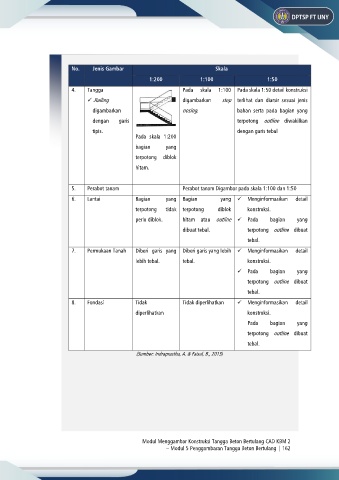

No. Jenis Gambar Skala

1:200 1:100 1:50
4. Tangga Pada skala 1:100 Pada skala 1:50 detail konstruksi
✓ .Railing digambarkan step terlihat dan diarsir sesuai jenis

digambarkan nosing . bahan serta pada bagian yang
dengan garis terpotong outline diwakilkan

tipis. dengan garis tebal
Pada skala 1:200
bagian yang

terpotong diblok
hitam.

5. Perabot tanam Perabot tanam Digambar pada skala 1:100 dan 1:50

6. Lantai Bagian yang Bagian yang ✓ Menginformasikan detail
terpotong tidak terpotong diblok konstruksi.
perlu diblok. hitam atau outline ✓ Pada bagian yang

dibuat tebal. terpotong outline dibuat

tebal.
7. Permukaan Tanah Diberi garis yang Diberi garis yang lebih ✓ Menginformasikan detail
lebih tebal. tebal. konstruksi.

✓ Pada bagian yang

terpotong outline dibuat
tebal.

8. Fondasi Tidak Tidak diperlihatkan ✓ Menginformasikan detail
diperlihatkan konstruksi.
Pada bagian yang
terpotong outline dibuat

tebal.

(Sumber: Indraprastha, A. & Faisal, B., 2015)
