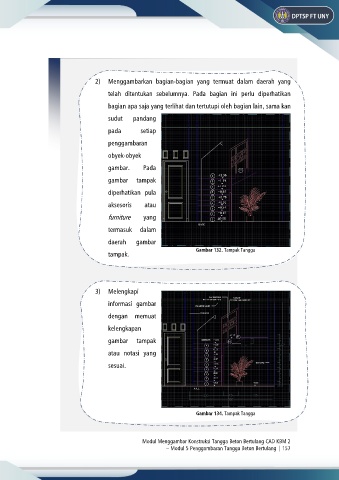

Page 176 - Modul Pembelajaran Menggambar Konstruksi Tangga Beton Bertulang pada Mata Kuliah CAD KBM 2 di DPTSP FT UNY oleh Anisa Dwi Safitri

2) Menggambarkan bagian-bagian yang termuat dalam daerah yang

telah ditentukan sebelumnya. Pada bagian ini perlu diperhatikan
bagian apa saja yang terlihat dan tertutupi oleh bagian lain, sama kan

sudut pandang

pada setiap
penggambaran

obyek-obyek

gambar. Pada
gambar tampak

diperhatikan pula

aksesoris atau

furniture yang
termasuk dalam

daerah gambar
Gambar 132. Tampak Tangga
tampak.

3) Melengkapi

informasi gambar
dengan memuat

kelengkapan

gambar tampak
atau notasi yang

sesuai.

Gambar 134. Tampak Tangga
