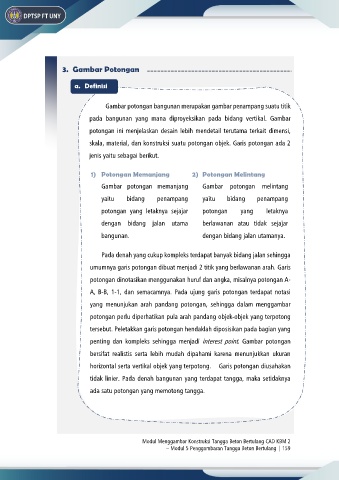

3. Gambar Potongan

a. Definisi

Gambar potongan bangunan merupakan gambar penampang suatu titik

pada bangunan yang mana diproyeksikan pada bidang vertikal. Gambar

potongan ini menjelaskan desain lebih mendetail terutama terkait dimensi,
skala, material, dan konstruksi suatu potongan objek. Garis potongan ada 2

jenis yaitu sebagai berikut.

1) Potongan Memanjang 2) Potongan Melintang

Gambar potongan memanjang Gambar potongan melintang

yaitu bidang penampang yaitu bidang penampang
potongan yang letaknya sejajar potongan yang letaknya

dengan bidang jalan utama berlawanan atau tidak sejajar

bangunan. dengan bidang jalan utamanya.

Pada denah yang cukup kompleks terdapat banyak bidang jalan sehingga

umumnya garis potongan dibuat menjadi 2 titik yang berlawanan arah. Garis
potongan dinotasikan menggunakan huruf dan angka, misalnya potongan A-

A, B-B, 1-1, dan semacamnya. Pada ujung garis potongan terdapat notasi

yang menunjukan arah pandang potongan, sehingga dalam menggambar
potongan perlu diperhatikan pula arah pandang objek-objek yang terpotong

tersebut. Peletakkan garis potongan hendaklah diposisikan pada bagian yang

.
penting dan kompleks sehingga menjadi interest point Gambar potongan
bersifat realistis serta lebih mudah dipahami karena menunjukkan ukuran
horizontal serta vertikal objek yang terpotong. Garis potongan diusahakan

tidak linier. Pada denah bangunan yang terdapat tangga, maka setidaknya

ada satu potongan yang memotong tangga.
