e. Menggambar Potongan Tangga

Menggambar potongan tangga menurut Hidayah (2020), terdiri dari
beberapa tahap sebagai berikut:

1) Menentukan daerah tangga yang akan dipotong dengan garis yang

disertai arah potongan, menggambarkan tangga sesuai potongan yang
telah digaris sebelumnya. Pada saat menggambar perhatikan apa saja

yang terkena garis potongan tersebut baik itu dinding, kusen, furnitur,

dan lainnya.

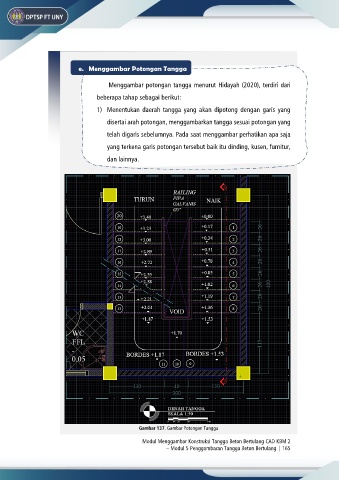

Gambar 137. Gambar Potongan Tangga

Modul Menggambar Konstruksi Tangga Beton Bertulang CAD KBM 2
– Modul 5 Penggambaran Tangga Beton Bertulang | 165
