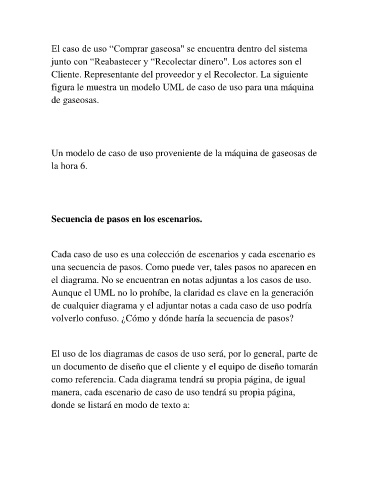

El caso de uso “Comprar gaseosa" se encuentra dentro del sistema
junto con “Reabastecer y “Recolectar dinero". Los actores son el
Cliente. Representante del proveedor y el Recolector. La siguiente
figura le muestra un modelo UML de caso de uso para una máquina
de gaseosas.
Un modelo de caso de uso proveniente de la máquina de gaseosas de
la hora 6.
Secuencia de pasos en los escenarios.
Cada caso de uso es una colección de escenarios y cada escenario es
una secuencia de pasos. Como puede ver, tales pasos no aparecen en
el diagrama. No se encuentran en notas adjuntas a los casos de uso.
Aunque el UML no lo prohíbe, la claridad es clave en la generación
de cualquier diagrama y el adjuntar notas a cada caso de uso podría
volverlo confuso. ¿Cómo y dónde haría la secuencia de pasos?
El uso de los diagramas de casos de uso será, por lo general, parte de
un documento de diseño que el cliente y el equipo de diseño tomarán
como referencia. Cada diagrama tendrá su propia página, de igual
manera, cada escenario de caso de uso tendrá su propia página,
donde se listará en modo de texto a:
