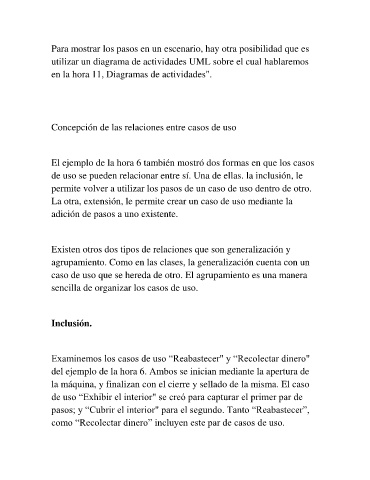

Para mostrar los pasos en un escenario, hay otra posibilidad que es
utilizar un diagrama de actividades UML sobre el cual hablaremos
en la hora 11, Diagramas de actividades".
Concepción de las relaciones entre casos de uso
El ejemplo de la hora 6 también mostró dos formas en que los casos
de uso se pueden relacionar entre sí. Una de ellas. la inclusión, le
permite volver a utilizar los pasos de un caso de uso dentro de otro.
La otra, extensión, le permite crear un caso de uso mediante la
adición de pasos a uno existente.
Existen otros dos tipos de relaciones que son generalización y
agrupamiento. Como en las clases, la generalización cuenta con un
caso de uso que se hereda de otro. El agrupamiento es una manera
sencilla de organizar los casos de uso.
Inclusión.
Examinemos los casos de uso “Reabastecer" y “Recolectar dinero"
del ejemplo de la hora 6. Ambos se inician mediante la apertura de
la máquina, y finalizan con el cierre y sellado de la misma. El caso
de uso “Exhibir el interior" se creó para capturar el primer par de
pasos; y “Cubrir el interior" para el segundo. Tanto “Reabastecer”,
como “Recolectar dinero” incluyen este par de casos de uso.
