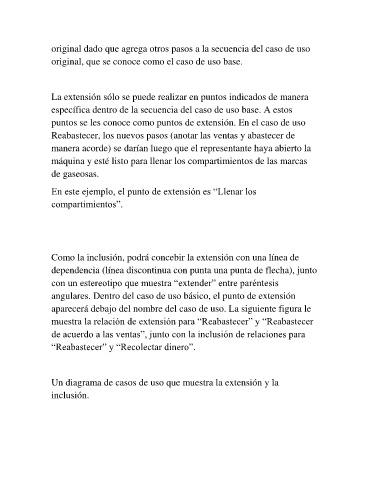

original dado que agrega otros pasos a la secuencia del caso de uso
original, que se conoce como el caso de uso base.
La extensión sólo se puede realizar en puntos indicados de manera
específica dentro de la secuencia del caso de uso base. A estos
puntos se les conoce como puntos de extensión. En el caso de uso
Reabastecer, los nuevos pasos (anotar las ventas y abastecer de
manera acorde) se darían luego que el representante haya abierto la
máquina y esté listo para llenar los compartimientos de las marcas
de gaseosas.
En este ejemplo, el punto de extensión es “Llenar los
compartimientos”.
Como la inclusión, podrá concebir la extensión con una línea de
dependencia (línea discontinua con punta una punta de flecha), junto
con un estereotipo que muestra “extender” entre paréntesis
angulares. Dentro del caso de uso básico, el punto de extensión
aparecerá debajo del nombre del caso de uso. La siguiente figura le
muestra la relación de extensión para “Reabastecer” y “Reabastecer
de acuerdo a las ventas”, junto con la inclusión de relaciones para
“Reabastecer” y “Recolectar dinero”.
Un diagrama de casos de uso que muestra la extensión y la
inclusión.
